大和変電所・開閉所
旧表札 |
現在の表札 |

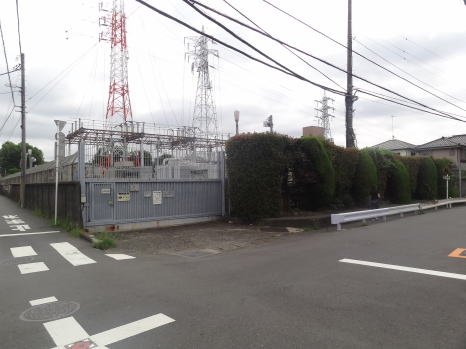

住宅街の中にある配電変電所と開閉所です。
大和線の引き通し機能があるためか、変電所と開閉所が両方記載されている
珍しい変電所です。

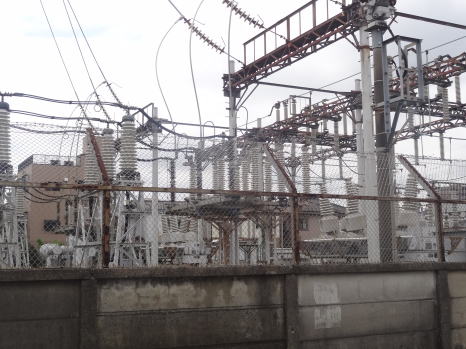

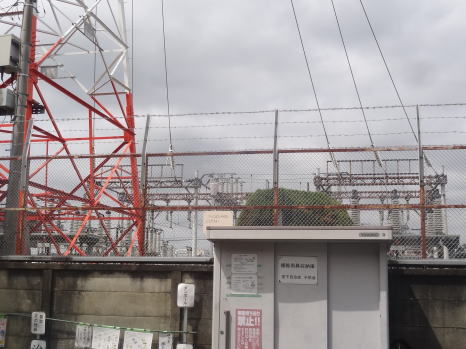

大和線若番側の引き込み部。
ここだけ見ると普通の引き込みです。
こちらの方には普通に断路器

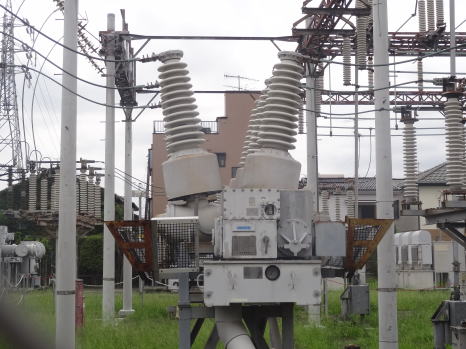

そしてガス遮断器があります。

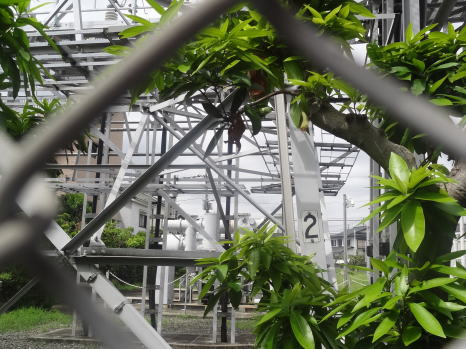

大和線老番側は、みづらいですが
ガス絶縁開閉器になっています。

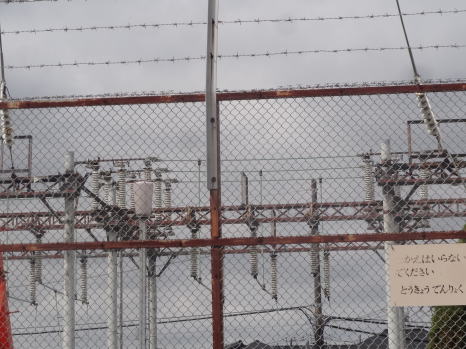

注目すべきは鉄構。
よく見ると引き通し母線が見えます。
通常の配電変電所では見られない線です。

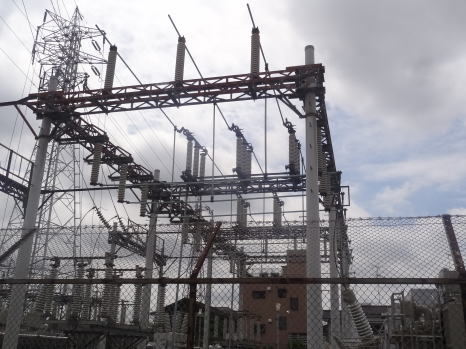

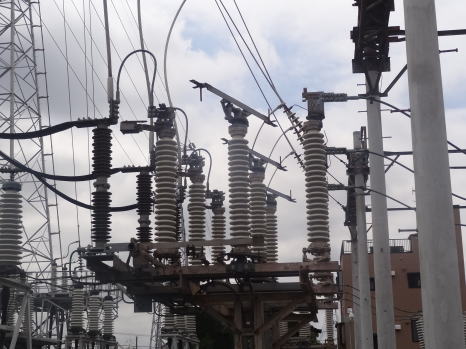

角度を変えてみると、鉄構の上にも断路器が置いてあります。
これにより、変圧器への分岐だけでなく、
大和線同士の引き通しもできると思われます。
これが開閉所表記の所以でしょう。

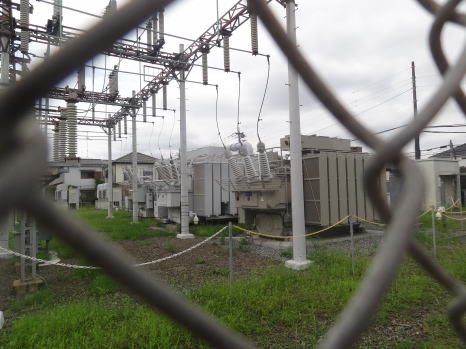

こちらは普通の局配変圧器です。
３台あります。

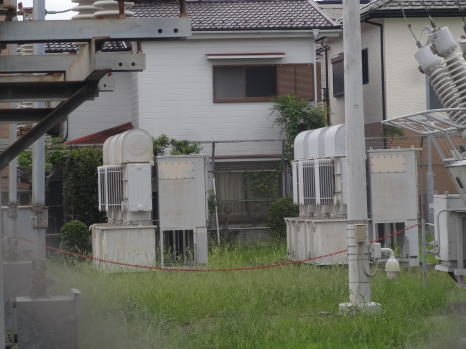

こちらもよくあるコンデンサです。
要は引き通し器機能が無ければ普通の配電変電所というわけです。

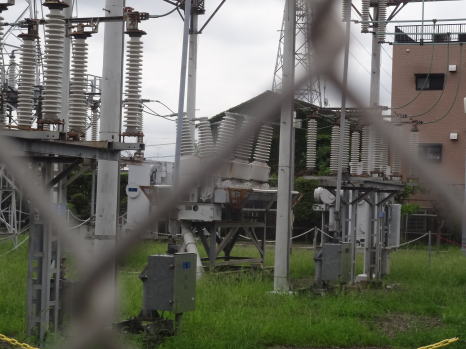

大和線若番側のもう１組の遮断器です。
引き通し母線は見た感じ１回線分しかないので、
常時片側接続でもう１回線はここでOFFしてある感じです。

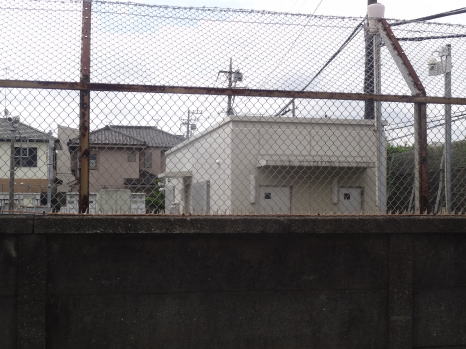

敷地の南側にある建屋です。
